Монтаж на котлони за вграждане – всеки ли ще се справи?

Предстои Ви монтаж на котлони за вграждане и се чудите дали бихте се справили сами? В тази статия съм се постарал да обясня подробно възлови моменти при този процес. След ремонта на жилището трябва да решим какви да бъдат котлоните в кухнята. От големия избор на марки и модели, ако се спрем на керамични котлони, трябва да знаем някои основни неща за тях.

Едно от най-важните неща е колко електрическа енергия ще консумират от електрическата мрежа. Котлоните могат да са 2,3 или 4 и общата консумация да варира от 4 до 10 KW (киловата). На всеки модел е указана общата консумация на всички котлони. Повечето керамични котлони са предвидени и за трифазно захранване посредством подвижни „мостчета“ в кутията за свързване. Електрическият проводник, който пускаме за тях, е препоръчително да бъде със сечение поне 4 мм2 за монофазно и поне 2,5 мм2 за трифазно захранване.

След като се монтира кухнята, идва ред на свързването на електроуредите в нея. Когато се прави монтаж на котлони за вграждане трябва да се спазват някои основни правила. Едно от най-важните е проводниците да се стягат с усилие и връзката да е сигурна. Консумацията е голяма и може да стане проблем, ако не е стегнато надежно. В следващите няколко стъпки съм се постарал да ви покажа как съм ги свързал аз.

Какво трябва да знаем преди да пристъпим към монтаж на котлони за вграждане?

Почти всички керамични котлони в комплекта нямат захранващи проводници. За проводника, който стърчи от стената, трябва да купим „твърда връзка“. Керамичните котлони НИКОГА НЕ СЕ СВЪРЗВАТ С ЩЕПСЕЛ. Захранващият проводник може да бъде различен, но най-удобно е, ако е 3, 4 или 5-жилен многожичен. Типовете проводници са от типа ШВПС, ШКПЛ, но е възможно да се изпълни и с ПВВМБ1 и дори със СВТ.

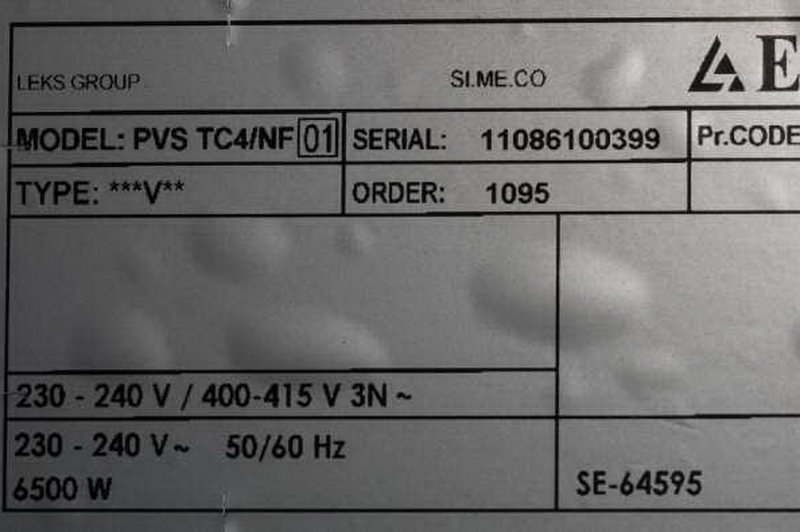

Поглеждаме схемата на керамичните котлони и виждаме, че общата мощност е 6500 W.

На кутията, която е за захрнващия проводник виждаме 6 болтчета, където можем да поставим захранващите проводници.

Означения: L1 – фаза 1
L2 – фаза 2
L3 – фаза 3
N – нула
PE – земя

Ако котлоните за вграждане са по-мощни схемата на свързване може да бъде еднофазна или трифазна.

Схема 1 е за захранване от една фаза (фаза и нула)
Схема 2 е за захранване от две фази (две фази и нула)
Схема 3 е за захранване от 3 фази (три фази и една нула)

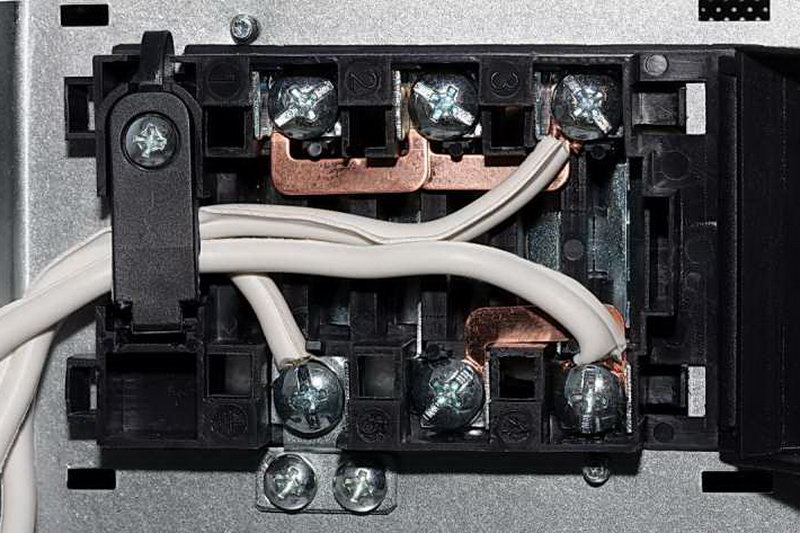

Ако разполагаме със захранване от една фаза поставяме „мостчета“ между 1, 2 и 3. На някое от болтчетата поставяме фазовия проводник.

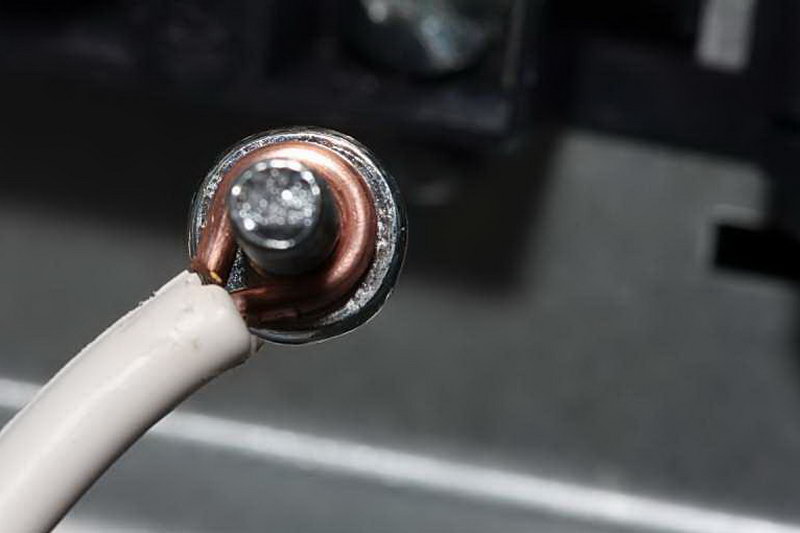

Преди присъединяване на проводниците правим ухо за по голяма контактна повърхност, и по-добър електрически контакт. Поставяме „мостче между 4 и 5. На което и да е болтче от тях монтираме нулевия проводник. Проводникът за земята монтираме на означение PE. Притягаме болтчетата и всичко е готово.

В това видео може да видите нагледно как се прави монтаж на котлони за вграждане стъпка по стъпка. Всичко е детайлно обяснено и съм се постарал да покажа всичките етапи в работата.
